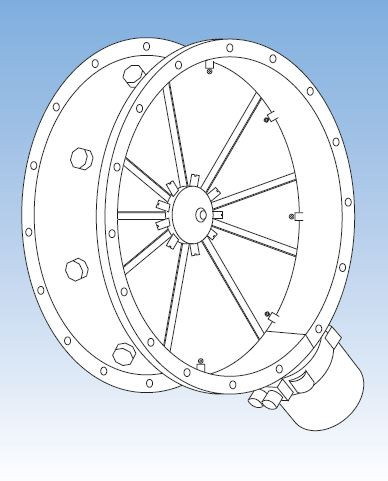

Drallregler JK-90 LA R

Drallregler, JK-90 LA R, Durchmesser: ø 900 mm
Ein Drallregler mit Mittenantrieb des Typs
JK-LA wird zur besonders energiesparenden
Volumenstromregelung am Ventilator
verwendet.
Der Drallregler wird direkt am Ventilatoransaugstutzen
in Flussrichtung eingesetzt. Die
Regelung erfolgt durch das synchrone Drehen
der Leitschaufeln von 0° – 90°, um eine Gegenrotation
des eingehenden Luftstromes zu erzeugen.
Durch die gegenläufige Drallbewegung
wird der Strömungsverlust am Laufrad reduziert
und die Leistungsaufnahme verbessert. Der
JK-LA-Drallregler kann die Leistungsaufnahme
insgesamt um bis zu 40 % verbessern. Die
patentierte
Nabenkonstruktion mit dem Drehmechanismus
zeichnet sich als geschlossene,
kompakte, robuste Einheit aus, die aus
wenigen Elementen besteht und extrem
geringe Reibungsverluste aufweist. Der Drallregler
ist wartungsfrei und kann auch als eine
Drosselklappe angewendet werden.
