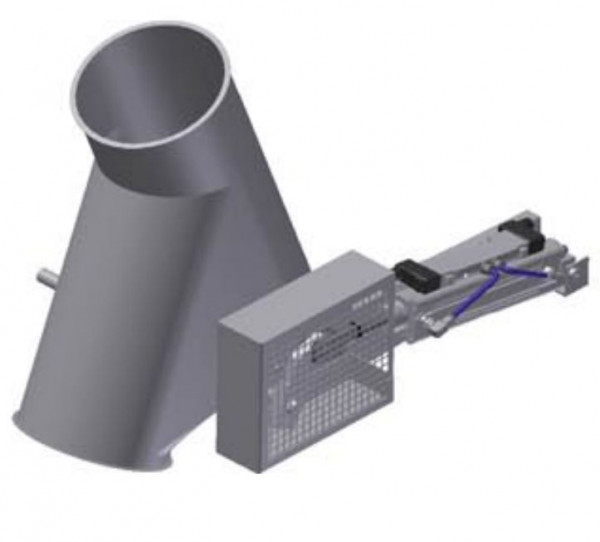

Rohrklappkasten 45°, 200 mm Ø, 540 mm lg

asymmetrisch, runde Bauform, mit Klappendichtung NBR
und Radialwellendichtringen Viton pneumatisch betätigt
mit Zylindereinheit bestehend aus Zylinder, Magnetventil
(bistabil) und 2 Magnetfeldschaltern

Ausführung:
Abdichtung der Umstellklappe durch NBR-Dichtung hell,
Temperaturbereich von -30°C bis +100°C
in Lebensmittelqualität (andere Materialien auf Anfrage)
Abdichtung nach außen durch Radialwellendichtring Viton
Optimiertes Design ohne Hinterschneidungen
Gefrästes Flacheisen als metallische Dichtung unterhalb
der Welle

Optional auf Anfrage:
- zusätzliche Dichtung unterhalb der Welle
- mit Flanschverbindung
- diverse Antriebe
- abweichende Winkel (auch 30°) oder Abmessungen
- verschleißhemmende Auskleidungen
- stärkere Antriebe

Anwendung:
Wenig haftende, nicht schleißende Schüttgüter für
gravitative Förderanlagen
Für Produkte in lufttechnischen Anlagen bis 10.000 Pa in
beliebiger Einbaulage
Produktschonende Förderung durch spezielles Design ohne
Hinterschneidungen

Achtung:
- Nicht im Produktstrom schalten!
- Antriebe sind ab 224 mm Ø nicht für 10.000 Pa ausgelegt!
