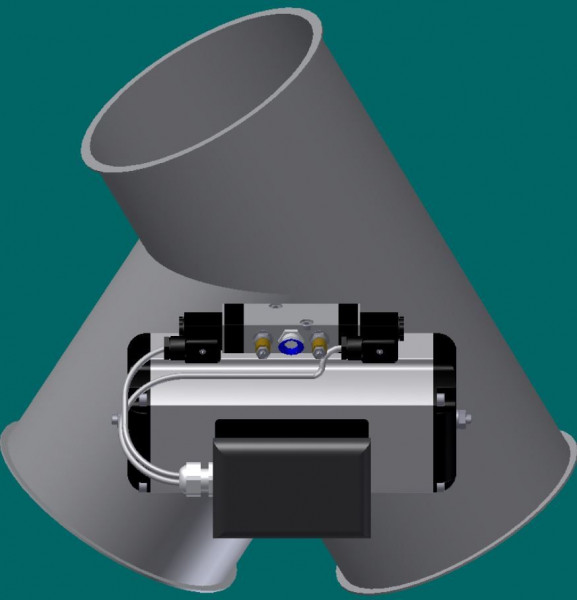

Rohrklappkasten 60°, 200 mm Ø, 413 mm lg

asymmetrisch mit Innenkragen, ohne Klappendichtung,
mit Radialwellendichtringen Viton pneumatisch betätigt
mit Drehantrieb, Magnetventil (bistabil) Endschalterbox
mit Stellungsanzeige und 2 mechanischen Endschaltern.
Magnetventil und Endschalter komplett in Endschalterbox
verdrahtet

Ausführung:
Klappkasten mit umlaufendem Innenkragen.
Abdichtung durch metallische Überdeckung des
Innenkragens durch die U-förmige Klappe.
Abdichtung nach außen durch Radialwellendichtring Viton.

Optional auf Anfrage:
- mit Flanschverbindung
- diverse Antriebe
- abweichende Winkel oder Abmessungen
- verschleißhemmende Auskleidungen

Anwendung:
Frei fließende, nicht haftende, körnige Schüttgüter in
drucklosen Förderleitungen
Einbaulage: Einlauf oben, maximale Neigung 30°

Achtung:
- Nicht im Produktstrom schalten!
- Bei pulverförmigen Produkten kann es bei
unterschiedlichen Drücken in den Ausläufen
zu Undichtigkeiten kommen!
